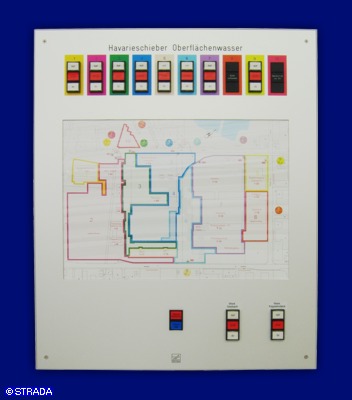

Lageplantableau mit austauschbarer Grundrissdarstellung |
Anwendung: Lageplantableau mit austausch-
barer Grundrissdarstellung zur
Steuerung und Anzeige von
änderbaren Funktionen
Dargestelltes Beispiel:
Steuerung von Haverieschiebern
in einem Industriebetrieb
Frontplatte: Alurahmen natur eloxiert mit
bündig eingesetzter Acrylglas-
scheibe und Träger-Platte
zur Aufnahme einer Grundiß-
darstellung, z.B. Format A3
im Querformat
Grafik: Folien- oder Papierdruck,
z.B. Format DIN A3 oder DIN A4
Abweichende Abmessungen
möglich, ein- oder mehrfarbig
angelegt
Gehäuse: Sonder-AP-Gehäuse aus Stahl-
blech, pulverbeschichtet RAL 7035
Bestigung der Front durch Senk-
kopfschrauben, optional durch
Aushubscharniere
Bestückung: Leuchttaster und Anzeigen
nach Kundenwunsch
Technische Daten des
gezeigten Beispiels:
Front: 500x600x3mm
Sichtfläche für DIN A3 Einlage
Gehäuse: 505x605x100mm
Bestückung:
- 20 Stück Leuchttaster 18x24mm
weiß, 1S max 3A mit Multi-
Look-LED gelb
- 11 Stück Leuchttaster 18x24mm
rot, 1S max. 3A mit Multi-
Look-LED rot
- 1 Stück Taster 18x24mm blau,
1S max. 3A
- 6 Stück Blindabdeckung 18x24mm
- 2 Stück Störmeldemodule
8 Eing. mikroprozessorgesteuert
- 3 Stück Lampenprüfmodule
Betriebsspannung 24V DC
|
|
