Steuertableau im AP-Gehäuse IP65
Anwendung:
Steuertableau für draht-
gebundene Steuerungen oder
Anschaltung über Tableau-
schnittstellen für EIB, LON
oder LCN-Bus

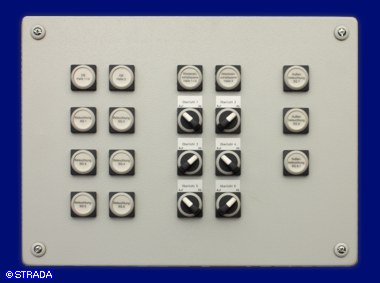

Dargestelltes Beispiel:
Beleuchtungssteuerung und
Steuerung der Oberlichter in
einem Baustofflager

Frontplatte:
Fronthaube aus Stahlblech pulver-
beschichtet mit direkter
Bestückung.
Befestigung der Fronthaube
durch Kreuzschlitzschrauben

Beschriftung:
Beschriftung direkt in den
Kalotten bzw durch gravierte,
alufarbige Kunststoffschilder
30x15mm.
Beschriftung durch Einlagen
alternativ auch graviert und
schwarz ausgelegt

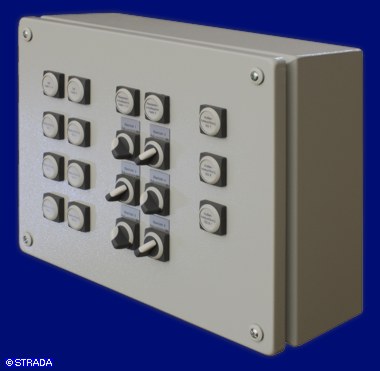

Gehäuse:
AP-Gehäuse aus Stahlblech
pulverbeschichtet RAL 7035
Abmessungen: 400x300x120mm

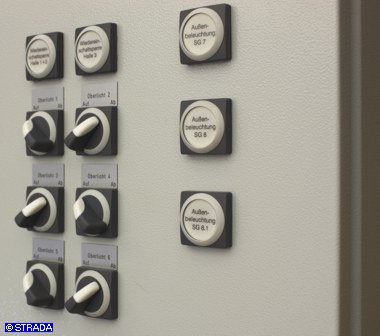

Bestückung:
Leuchtschalter 30x30mm 1S
max. 10A, Hinterleuchtung
durch LED 230V, Leuchtfarbe gelb
Taster 30x30mm 1S max. 10A
Drehschalter 30x30mm 3-stellig
mit LED-Leuchtring
jeweils 1S max. 250mA
