Anwendung: Steuertableau für draht-
gebundene Steuerungen oder
Anschaltung über Tableau-
schnittstellen für EIB,
LON oder LCN-Bus

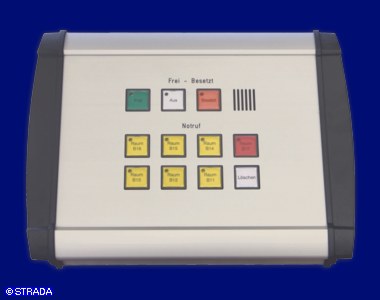

Dargestelltes Beispiel:
Steuerung der Frei-Besetzt-
Anzeige und Notrufanzeigen in
einem Rathaus über LON-
Bustechnik
Frontplatte: Alu-Frontschale natur eloxiert
mit direkter Bestückung
Beschriftung: Beschriftung durch Beschriftungs-
einlagen in den Kalotten
bzw durch Gravur auf der
Fronthaube
Gehäuse: Steuerpult aus Alu-Profil-
gehäuse 200mm breit,
mit Seitenteile aus Kunststoff
antrazithfarbig
Gesamtbreite 224mm
Alternativ auch mit Alu-
Seitenteile lieferbar

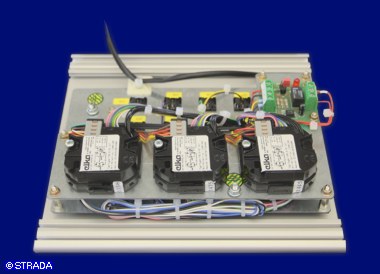

Bestückung: Kurzhubtaster 19x19mm mit
LED-Leuchtpunkt sowie Melde-
leuchten mit LED-Leuchtpunkt
LON-Tasterschnittstellen 6-fach
Definition der Funktiona-
lität via LNS Plugin
Transceiver FT-X2(FTT)
mit 4m Anschlusskabel auf
RJ11-Stecker
|
|
