Anwendung: Steuerung der maschinellen
Entrauchung mit Anzeigen
zur Montage in Entrauchungszentale

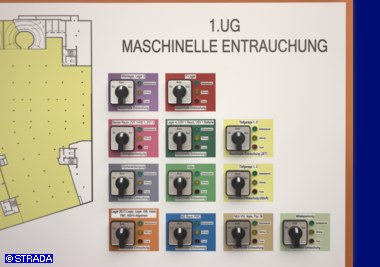

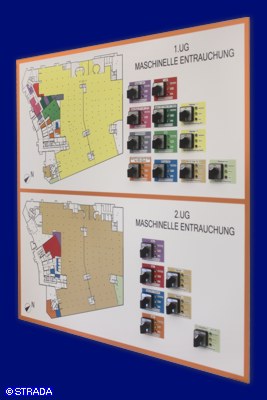

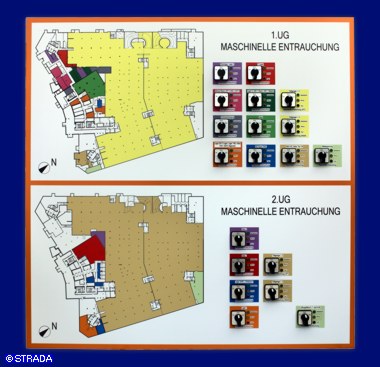

Dargestelltes Beispiel:
Entrauchungstableau in einem
Einkaufszentrum mit

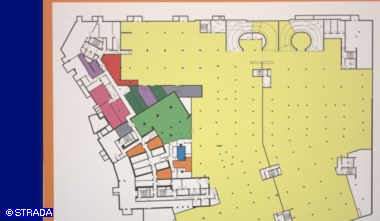

Darstellung von zwei Etagen
Frontplatte: Alu natur eloxiert, Grafik in
Untereloxaltechnik, abriebfest,
beständig gegen Lösungs-
und Reinigungsmittel, mit
umlaufendem orangefarbigen
Rahmen (ähnlich RAL 2011)
Ausführung nach Vorgabe der
Branddirektion
Befestigung durch rückseitige
Gewindebolzen
Abmessungen: 700x700x3mm
Beschriftung: Beschriftung der Drehschalter
graviert und schwarz ausgelegt
Gehäuse: AP-Gehäuse bauseits
Bestückung: Drehschalter 3-stellig 30x30mm
"Auf-Automatik-Ein", LED-
Meldeleuchten mit Fassung 7mm
und Innenreflektor glanzchrom
flache Ausführung (2mm)
in den Leuchtfarben rot, gelb,
grün
|
|
