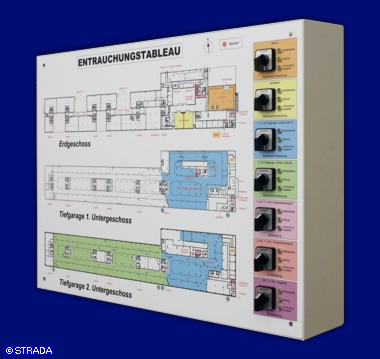

Anwendung: Steuerung der maschinellen
Entrauchung mit Anzeigen
im AP-Gehäuse

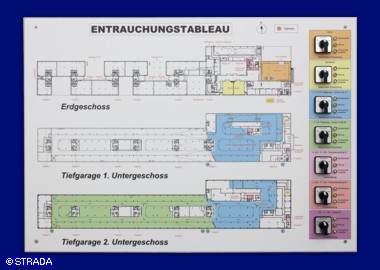

Dargestelltes Beispiel:
Entrauchungstableau in einem
Bürogebäude in München
mit Darstellung von drei Etagen
Frontplatte: Alu natur eloxiert

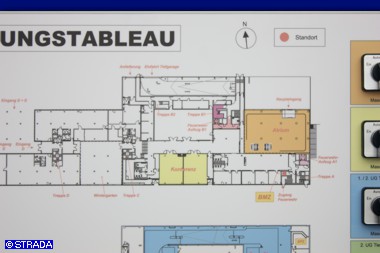

Grafik in Untereloxaltechnik,
abriebfest, beständig
gegen Lösungs- und
Reinigungsmittel
Ausführung nach Vorgabe
der Branddirektion
Befestigung durch Senkkopf-
schrauben
Abmessungen: 600x420x3mm
Beschriftung: Beschriftung der Drehschalter
graviert und schwarz ausgelegt

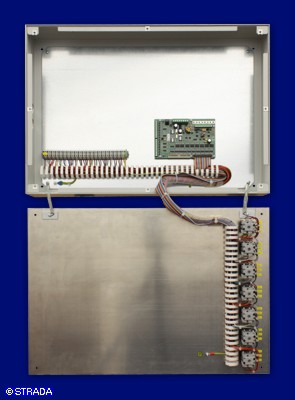

Gehäuse: AP-Gehäuse aus Stahlblech
Abmessungen: 605x425x100mm
Bestückung: Drehschalter 3-stellig 30x30mm
"Auf-Automatik-Ein",
LED-Meldeleuchten mit Fassung
7mm und Innenreflektor glanz-
chrom, flache Ausführung (2mm),
in den Leuchtfarben rot, gelb
und grün
|
|
