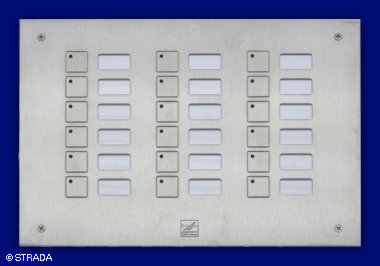

Steuertableau Plano LP19 V2a
Anwendung:
Steuertableau für drahtgebundene
Steuerungen oder Anschaltung
über Tableauschnittstellen
für EIB, LON oder LCN-Bus

Dargestelltes Beispiel:
Steuerung der Beleuchtung
in einer Bank-Schalterhalle

Frontplatte:
V2a geschliffen Korn 240
Abmessungen: 300x210x2mm
Befestigung der Front
durch Senkkopfschrauben

Beschriftung:
Beschriftungsfelder mit
Acrylglasscheibe
frontbündig montiert,
Beschriftung durch Einlagen
alternativ auch graviert und
schwarz ausgelegt oder
2K-Siebdruck

Gehäuse:
Norm-Gehäuse aus Stahlblech
Abmessungen: 280x190x95mm
für UP- oder Hohlwandeinbau

Bestückung:
Kurzhubtaster Plano LP19-V2a
mit LED-Leuchtpunkt
jeweils 1S max. 250mA
Hinterleuchtung durch LED
Leuchtfarbe gelb
