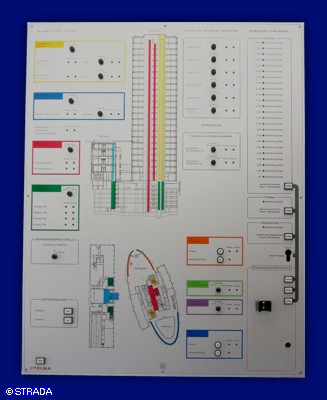

Anwendung: Lageplantableau in einem Hoch-
haus zur zentralen Bedienung der
Entrauchungsanlage sowie mit
Alarmierungs- und Evakuierungs-
anzeige und Feuerwehr-Sprech-
stelle
Nachstehende Daten für
abgebildetes Beispiel:
Frontplatte: Alu natur eloxiert,
Größe:736x936x3mm
Grafik: Photo-Untereloxaltechnik
abriebfest, beständig gegen
Lösungs- und Reinigungsmittel
10-farbig angelegt
Gehäuse: AP-Gehäuse aus Alu-Profil
natur eloxiert
Abmessungen: 750x950x80mm
Befestigung der Front durch
Aushubscharniere und Senkkopf-
schrauben
Bestückung: - Drehschalter 3-stellig
- Leuchttaster 18x24mm
- LED 5mm flächenbündig montiert
- Leuchttaster d=18mm
- Schlüsselschalter für bau-
seitigen Profil-Halbzylinder
- Anschluß für Mikrofon
- Tableau-Ansteuerplatinen
|
|
