STRADA electronic GmbH |
|
Brandmeldetableaus / Entrauchungstableaus |-> |-> |
Vollständige Ansicht
Ansicht als PDF-Datei |

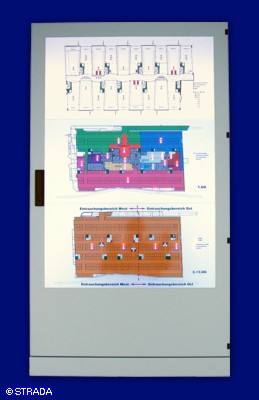

Bandmelde-Lageplantableau
in Standschrank
als Sonderfertigung |
Anwendung: Anzeige von ausgelösten Meldungen
von automatischen Meldern,
Druckknopfmeldern und Sprinkler
Dargestelltes Beispiel:
Verwaltungsgebäude einer
Fluggesellschaft in Frankfurt a.M.
Frontplatte: Alu natur eloxiert 885x1320x3mm
in drei Teilfronten getrennt
auf Schranktüre montiert
Grafik: Darstellung in Siebdrucktechnik
17-farbig
Befestigung der Front durch
rückseitige Gewindebolzen
Gehäuse: Schrank aus Stahlblech
pulverbeschichtet RAL 9035
Größe: 1045x1770x200mm
Sockelhöhe: 100mm
Verschluß durch Stangenschloß
mit Drehgriff; mit umlaufenden
4-Kant-Rohrrahmen
Bestückung: - 41 St. LED blau
mit verchromter Fassung
- 54 St. LED gelb
mit verchromter Fassung
- 45 ST. LED rot
mit verchromter Fassung
- 12 St. LED weiß
mit verchromter Fassung
- 1 St. LED grün
mit verchromter Fassung
- 4 St. beigestellte Koppler
eingebaut und verdrahtet
|
|
