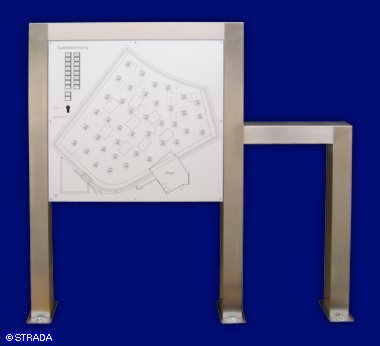

V2a-AP-Lageplantableau |
Anwendung: Zentrale Steuerung der Beleuchtung
in einem Sendesaal
Dachkuppelsteuerung und Anzeige
des Zustandes
Frontplatte: Alu allseitig natur eloxiert,
auch alle umlaufenden Kanten
und Durchbrüche
Grafik: Photo-Untereloxaltechnik 1-farbig:
abriebfest, beständig gegen
Lösungs- und Reinigungsmittel
Gehäuse: AP-Gehäuse aus Edelstahl
geschliffen Korn 240
mit Edelstahl-Rahmen aus 80mm
Vierkantrohr, geschliffen Korn 240
Bestückung: 80 St. Leuchttaster 9x9mm 1S
aufgesetzt montiert,
18 St. Leuchttaster 18x24mm
1S/1Ö max. 5A
aufgesetzt montiert
80 St. Leuchtdioden d=3mm
frontbündig montiert
|
|
